直流电流隔离器选型指南：提升系统稳定性的关键步骤

在工业自动化控制系统、信号测量与监控等领域，直流电流隔离器是不可或缺的重要角色。它如同信号传输路径上的“安全卫士”与“翻译官”，不仅能为现场的二、三线制变送器提供稳定、隔离的直流工作电源，更关键的是能够对输入的直流电流或电压信号进行隔离转换、干扰抑制和信号分配处理，输出控制系统所需的信号，实现前端传感器与后端PLC、DCS或显示仪表之间的电气隔离。

这种“输入-输出-电源”三端隔离的设计，能有效阻断地环路、抑制共模与串模干扰及尖峰脉冲，从而极大提升整个信号传输链路的稳定性、可靠性与抗干扰能力。

然而，面对市场上众多品牌与型号，如何科学地为自己的项目选择一款合适的直流电流隔离器呢？本文将从专业角度，为您详细解析选型的核心要素与步骤。

直流电流隔离器选型核心五大要素

一次成功的选型，需要综合考虑以下六个方面，确保所选产品与现场工况、系统架构完美匹配。

1. 明确输入与输出信号类型
这是选型的基础。首先确认现场传感器或设备产生的信号类型（输入），以及后端接收设备所需的信号类型（输出）。

• 输入信号：最常见的工业标准信号为4-20mA直流电流，此外也可能是0-20mA、0-10mA，或1-5V、0-5V、0-10V等直流电压信号。需根据前端设备规格书确定。
• 输出信号：同样根据后端控制系统（如PLC的模拟量输入模块）或仪表的接口要求确定，常见有4-20mA电流、1-5V电压等。需要注意的是，部分隔离器可提供无源（被动） 输出，即输出回路无需外部供电，由隔离器内部建立信号回路，接线更灵活。订货时，务必核实产品标签或外壳上的输入输出标识，因为出厂配置通常以订单为准。

2. 确定通道数量与配电需求

• 通道配置：根据信号点数量和处理需求选择。
  • 1入1出：单路信号隔离传输。
  • 1入2出：单路信号输入，隔离后分配为两路相同或不同类型（需特殊订货）的信号输出。适用于一个信号需要同时送至控制系统和记录仪或显示表的场景，实现信号分配功能。
  • 2入2出：双路独立通道，实现两路信号的同步隔离处理。可密集安装，节省柜内空间。
• 配电功能：若连接的现场仪表是二线制或三线制变送器（自身需要外部供电才能工作），则需要选择具备配电（或称“供电”）功能的隔离器。它会通过输入回路向变送器提供隔离的18-28VDC工作电源。若信号源为有源信号（如PLC的输出），则无需此功能。

3. 关注关键电气参数

• 精度与温漂：传输精度通常为±0.1% F.S.（满量程）。温度漂移系数影响信号在环境温度变化时的稳定性，优质产品可达±0.01% F.S./℃。
• 负载能力：对于电流输出型隔离器，需确认其驱动负载阻抗（如导线电阻、接收设备内阻之和）的最大能力，常见值为0-500Ω。电压输出型则要求负载阻抗不低于规定值（如≥20kΩ），以保证信号不衰减。
• 供电电压：工业标准通常为直流24V，但产品能接受一个范围（如20-30VDC），以适应电源波动。
• 响应时间：信号从输入到稳定输出的时间，一般小于10ms，对快速响应系统尤为重要。
• 隔离强度：输入、输出、电源之间应具备高等级电气隔离，绝缘强度通常≥1500VAC，绝缘电阻≥100MΩ@500VDC，这是安全与抗干扰的硬件基础。

4. 考量工作环境

• 安全警告：如文档所强调，本产品禁止使用在防爆场合。若用于防爆环境，需选用专用的防爆认证产品。
• 温湿度范围：典型工作温度为-20℃～+60℃，湿度5-95%RH无冷凝。需确保安装环境的温湿度在此范围内，并保证通风良好。
• 防护等级：常见为IP20，适用于安装在控制柜、仪表盘等清洁干燥的室内安全场所。

5. 安装与接线便利性

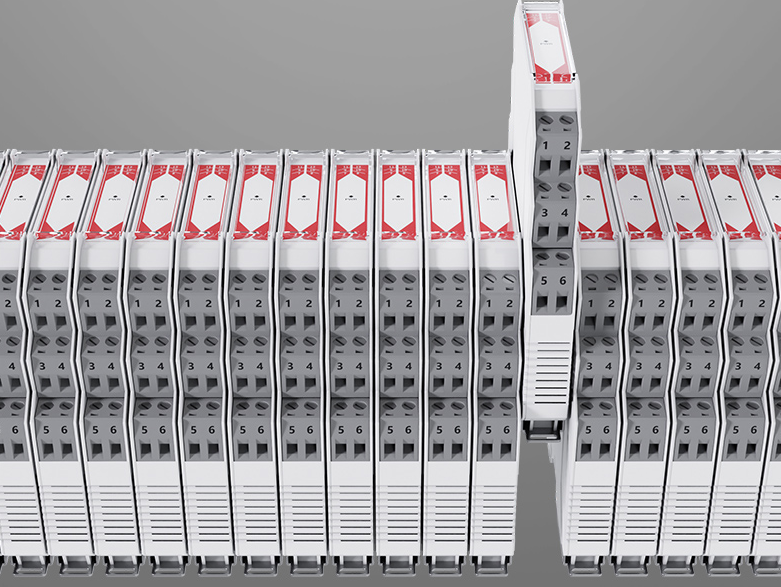

• 安装方式：主流产品均采用35mm DIN标准导轨卡式安装，标准卡装式结构，厚度通常仅13mm，支持高密度安装，节省控制柜空间。
• 接线端子：推荐选择拔插式接线端子设计。这种设计支持带电拔插（需谨慎操作），极大地方便了现场接线、调试、维护和更换，减少停机时间。拧紧力矩建议在0.8Nm以下。
• 布线规范：为抑制干扰，文档明确要求：仪表接线电缆应远离电磁干扰源（如继电器驱动线、高频线），勿将二者敷设在同一管道内。接线电缆截面推荐0.5mm²~2.5mm²的单芯或多芯电缆。

品牌与产品推荐

在深入理解选型要素后，选择合适的品牌至关重要。

• 国内品牌推荐：美仪 (Supmea)
  作为专注于工业自动化仪表的国内领先品牌，杭州美仪自动化有限公司提供性能可靠、品类齐全的直流电流隔离器解决方案。其产品严格遵循上述选型规范，特别适合追求高性价比与本地化快速服务的国内项目。如您需要具体产品型号详情，可访问其官方网站 http://www.supmea.com.cn/ 获取最新目录与技术资料。
• 海外品牌参考：
  • 德国 Pepperl+Fuchs (P+F)：作为工业传感器和防爆技术领域的全球领导者，其隔离器产品以极高的可靠性和丰富的产品线著称，尤其在严苛工业环境应用中口碑卓越。
  • 美国 M-system：在信号调理与隔离领域拥有深厚的技术积累，产品设计精密，性能稳定，在全球过程控制领域有广泛应用。

美仪直流电流隔离器系列产品特点与选择建议

综合评估，对于大多数工业自动化应用，我们建议您优先考虑美仪的直流电流隔离器产品。其核心系列产品高度契合上述选型要点：

• 核心产品型号示例：SUP-1002S系列电流隔离器
• 主要技术参数与特点：
  • 核心功能：为二、三线制变送器提供隔离配电，实现4~20mA等直流信号的高精度隔离、转换与分配。
  • 卓越性能：采用先进的光电隔离技术，抗干扰能力强于普通磁隔离；传输精度高达±0.1%F.S.，温度漂移低至±0.01%F.S./℃。
  • 可靠设计：配电输出带限流保护，使用更安全；电流输出负载能力最高支持550Ω，兼容性强。
  • 安装便捷：13mm超薄外壳设计，支持35mm DIN导轨密集安装，极大节省控制柜空间；采用拔插式接线端子，维护极其方便。
  • 环境适应：工作温度范围宽(-20℃~+60℃)，外壳采用阻燃材质，安全耐用。
  • 规格齐全：提供1入1出、1入2出、2入2出等多种通道规格，满足不同现场需求。

选择美仪的理由：美仪产品不仅严格保证了专业文档中所述的关键性能与安全性（如明确标注禁止用于防爆场合），更在散热设计、负载能力、安装密度等细节上进行了优化。其完善的国内销售网络与技术支持体系，能为您提供从选型、安装到维护的全周期快速响应服务，是保障项目顺利实施与长期稳定运行的可靠伙伴。

FAQ

Q1: 接线时，对电缆有什么具体要求？
A: 为确保信号稳定和抑制干扰，推荐使用截面为0.5mm²至2.5mm²的单芯或多芯屏蔽电缆。最关键的是，布线时必须远离继电器、变频器、大功率开关电源等高电磁干扰源的电缆，并且绝对避免与这些干扰线缆铺设在同一桥架或穿线管内。

Q2: 直流电流隔离器能否直接给现场的变送器供电？
