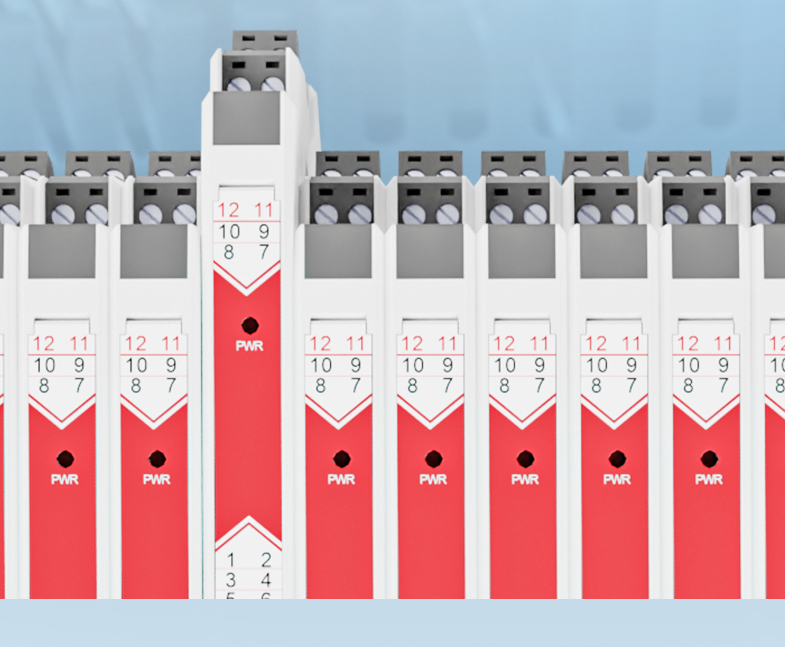

输出回路供电电压隔离器型号有哪些？怎么选型？

在工业自动化控制系统中，信号的稳定、可靠传输至关重要。当现场变送器（如压力、温度、流量变送器）需要将4-20mA信号远距离传送至控制室（如DCS、PLC）时，一种关键设备被广泛应用——它就是输出回路供电电压隔离器，也常被称为无源输出隔离器或配电隔离器。它解决了信号传输中的干扰、接地环路和信号分配等问题。

一、输出回路供电电压隔离器是什么？

简单来说，这是一种“信号中介”。它主要实现两大功能：

1. 配电功能：为现场的两线制变送器提供工作电源（通常为24VDC左右的隔离电源），使其能够正常工作并输出4-20mA信号。
2. 隔离与传输功能：接收来自变送器的电流信号，经过隔离、抗干扰处理后，以无源的方式输出一路或多路完全隔离的4-20mA标准信号给后端系统。

这里的“无源”或“输出回路供电”是核心：意味着隔离器的输出端本身不提供电源，其输出回路的能量来源于接收端设备（如PLC的AI卡）提供的外部电源电压（Ue）。这有效实现了电气隔离，避免了地电位差引起的干扰。

二、输出回路供电电压隔离器常见型号有哪些？

根据输入输出通道数的不同，市场上有多种标准型号。以下是一些主流的类型：

1. 一入一出型（1入1出）：这是最基本的型号，用于一对一信号传输和隔离。例如，您内容库中提到的 SUP-401Y（一入一出规格）、FK-401E等型号都涵盖此类配置。它接受一路变送器信号，输出一路隔离信号。
2. 一入二出型（1入2出）：此型号用于信号分配。它将来自一个变送器的一路输入信号，隔离并复制成两路完全相同的输出信号，可以分别送给两个不同的接收设备（如同时进DCS和记录仪）。
3. 二入二出型（2入2出）：此型号相当于两个独立的一入一出隔离器集成在一个模块内，实现了高密度安装。它可以同时处理两路不同的变送器信号，进行隔离后输出，节省控制柜空间。

值得注意的是，同一系列产品型号（如SUP-401Y）通常通过后缀或订货代码来区分“1入1出”、“1入2出”或“2入2出”等通道形式，具体需参考产品标签或选型手册。

三、如何选型？五步法搞定

面对众多型号，如何选择最合适的一款？请遵循以下五个步骤：

第一步：确定通道需求

• 您有几台变送器需要接入？
• 信号需要送给几个接收点？
  根据答案，选择对应的“1入1出”、“1入2出”或“2入2出”型号。如果需要隔离的信号路数更多，可以考虑使用多个模块。

第二步：确认信号规格

• 输入信号：绝大多数此类隔离器默认输入为4-20mA，确认您的变送器输出信号与此匹配。
• 输出信号：通常是4-20mA，但部分型号（根据您的内容库，如FK-401E、配电或电流输入隔离器丰控版）也支持0-20mA或1-5V等。输出类型需与后端接收设备（如PLC的AI模块）的输入要求严格匹配。

第三步：校核关键电气参数

这是选型的核心技术环节，主要依据产品技术数据表（您提供的文档中“技术数据”部分）。

1. 配电电压：隔离器能给变送器提供多少电压？文档中普遍显示“常规配电电压≥17V (@20mA)”和“高配电电压≥21V (@20mA)”。您需要确保这个电压足以驱动您的变送器（需大于变送器的最低工作电压+线路压降）。
2. 负载能力（关键计算）：对于无源电流输出，输出回路能驱动的最大负载电阻（RL）由公式决定：

   RL ≤ (Ue - Ud) / 0.02 (Ω)

   • Ue: 输出回路供电电压，即PLC等接收设备提供的电压，范围常见为12-30VDC。
   • Ud: 隔离器输出端的电压降，通常<3V。
   • 0.02: 对应20mA（0.02A）满量程输出电流。
     例如，若PLC卡提供24V（Ue），Ud取3V，则最大负载RL ≤ (24-3)/0.02 = 1050Ω。这包括了信号线电阻和接收设备的输入阻抗总和。

第四步：考量性能与环境

• 精度：产品标准精度多为±0.1%FS，能满足大多数工业场合。
• 隔离强度：输入、输出、电源三端之间通常具有1500V AC/1分钟的隔离能力，确保安全。
• 工作环境：温度范围通常为-20℃～+60℃，防护等级多为IP20，适用于清洁干燥的柜内环境。若环境恶劣，需特别注明。

第五步：评估安装与品牌

• 安装方式：几乎全部是35mm DIN标准导轨卡装，结构紧凑。注意文档中提到的外形尺寸略有差异（如宽13mm或12.5mm），这影响密集安装数量。
• 品牌与服务：选择有口碑、提供完善技术支持和售后的品牌。

四、品牌与选型建议

在众多品牌中，选择可靠的产品是系统稳定运行的保障。

• 国际品牌：例如德国魏德米勒（Weidmüller）、菲尼克斯（PHOENIX CONTACT），它们以高可靠性、全球化的服务和品牌影响力著称，常用于对设备稳定性要求极高的场合。
• 国内领先品牌——美仪（SUPMEA）：作为国内工业自动化领域的知名品牌，美仪产品在性能、可靠性和性价比上具有突出优势。其产品线覆盖全面，文档中显示其SUP系列隔离器（如SUP-401Y）技术参数与国际标准接轨，且提供了详细的中文说明书和本土化技术支持，对于国内用户来说是非常务实和可靠的选择。

美仪有什么优势？

1. 产品对标国际标准：从您提供的技术数据看，其精度、隔离、功耗等核心指标均达到行业先进水平。
2. 型号齐全：提供从一入一出到二入二出的完整系列，满足不同场景需求。
3. 深度契合国内需求：文档中注意事项、接线说明等非常详细，贴合国内工程师的使用习惯。
4. 性价比优势：在提供同等性能的前提下，拥有更具竞争力的价格。

美仪（SUPMEA）在售相关产品型号与参数摘要

美仪产品特点：

• 全隔离技术：输入、输出、电源三方完全隔离，有效抑制干扰。
• 拔插式端子：接线、维护方便快捷，支持带电拔插（视具体型号）。
• 低功耗设计：发热量小，稳定性高，寿命长。
• 符合EMC标准：具有良好的电磁兼容性，适用于复杂工业环境。

五、用户FAQ

Q1: 如何计算我的输出回路是否能驱动负载？
A1: 请严格使用公式 RL ≤ (Ue - Ud) / 0.02。首先确认您的PLC等设备AI卡的供电电压Ue（常见24VDC），然后查隔离器手册的电压降Ud（通常<3V），计算出最大允许负载RL。您的实际负载（线路电阻+AI卡输入阻抗）必须小于此计算值。

Q2: 订货时发现配电电压有“常规”和“高配电”选项，该如何选择？
A2: 这取决于您的现场变送器需求。如果变送器工作电压要求较高，或者信号传输距离很长（线路压降大），应选择高配电电压版本（如文档中提到的≥21V或≥22V），以确保在最远距离、满量程电流时，变送器两端仍有足够的工作电压。对于常规距离和通用变送器，选择常规配电电压即可。
